Bir mil flanşını başka bir bileşenle nasıl hizalayabilirim?

Şaft flanşının başka bir bileşenle hizalanması, çeşitli endüstriyel uygulamalarda, özellikle de hassasiyet ve güvenilirliğin son derece önemli olduğu liman makineleri alanında kritik bir işlemdir. Şaft flanşı tedarikçisi olarak, ekipmanın düzgün çalışmasını ve uzun ömürlü olmasını sağlamada doğru hizalamanın önemine ilk elden tanık oldum. Bu blog yazısında, bir şaft flanşının başka bir bileşenle etkili bir şekilde nasıl hizalanacağına ilişkin bazı bilgileri ve en iyi uygulamaları paylaşacağım.

Mil Flanşı Hizalamasının Temellerini Anlamak

Hizalama işlemine geçmeden önce şaft flanşı hizalamasının temellerini anlamak önemlidir. Şaft flanşı, iki şaftı veya bir şaftı dişli kutusu, motor veya kaplin gibi başka bir bileşene bağlamak için kullanılan mekanik bir bileşendir. Şaft flanşının diğer bileşenle hizalanması aşırı titreşimi, erken aşınmayı ve ekipmana gelebilecek potansiyel hasarı önlemek açısından çok önemlidir.

İki ana yanlış hizalama türü vardır: açısal yanlış hizalama ve paralel yanlış hizalama. Açısal yanlış hizalama, iki bileşenin eksenleri paralel olmadığında meydana gelir; paralel yanlış hizalama ise eksenler paralel ancak birbirinden kaydırılmış olduğunda meydana gelir. Her iki yanlış hizalama türü de ekipmanın performansı ve güvenilirliği üzerinde önemli bir etkiye sahip olabilir.

Mil Flanşı Hizalaması için Gerekli Alet ve Ekipmanlar

Şaft flanşını başka bir bileşenle doğru şekilde hizalamak için aşağıdaki alet ve ekipmanlara ihtiyacınız olacaktır:

• Kadran Göstergeleri:İbreli göstergeler, mil flanşı ile diğer bileşen arasındaki yanlış hizalama miktarını ölçmek için kullanılır. Uygulamaya bağlı olarak çeşitli tip ve boyutlarda mevcutturlar.
• Düzlemler:Şaftların düzgünlüğünü kontrol etmek ve birbirine paralel olmasını sağlamak için cetveller kullanılır.
• Hata Göstergeleri:Filer mastarları, mil flanşı ile diğer bileşen arasındaki boşluğu ölçmek için kullanılır.
• Hizalama Lazer Sistemi:Hizalama lazer sistemi, şaft flanşını ölçmek ve diğer bileşenle hizalamak için lazer teknolojisini kullanan daha gelişmiş bir araçtır. Geleneksel yöntemlere göre daha doğru ve hassas ölçümler sağlar.
• Ayar Cıvataları ve Şimleri:Ayar cıvataları ve şimleri, mil flanşının ve diğer bileşenin pozisyonunda gerekli ayarlamaların yapılması için kullanılır.

Mil Flanşını Başka Bir Bileşenle Hizalama Adımları

Aşağıdaki adımlar, bir mil flanşını başka bir bileşenle hizalamaya yönelik genel süreci özetlemektedir:

1. Ekipmanı Hazırlayın:Hizalama işlemine başlamadan önce ekipmanın temiz olduğundan ve herhangi bir kalıntı veya kirletici madde içermediğinden emin olun. Milleri ve flanşları herhangi bir hasar veya aşınma belirtisi açısından kontrol edin.
2. İbreli Göstergeleri Monte Edin:İbreli göstergeleri mil flanşına ve diğer bileşene monte edin. Göstergelerin uygun şekilde kalibre edildiğinden ve sıfırlandığından emin olun.
3. Yanlış Hizalamayı Ölçün:Şaftları yavaşça döndürün ve komparatörleri kullanarak şaft flanşı ile diğer bileşen arasındaki yanlış hizalama miktarını ölçün. Hem açısal hem de paralel hizasızlık için ölçümleri kaydedin.
4. Ayarlamaları Belirleyin:Ölçümlere dayanarak mil flanşının ve diğer bileşenin konumunda gerekli ayarlamaları belirleyin. Bu, montaj cıvatalarının gevşetilmesini, şimlerin ayarlanmasını veya ayar cıvatalarının kullanılmasını içerebilir.
5. Ayarlamaları Yapın:Ayar cıvatalarını ve ayar pullarını kullanarak mil flanşının ve diğer bileşenin konumunda gerekli ayarlamaları yapın. Yanlış hizalamanın kabul edilebilir sınırlar içinde olduğundan emin olmak için ibreli göstergeleri kullanarak hizalamayı tekrar kontrol edin.
6. Montaj Cıvatalarını sıkın:Hizalama kabul edilebilir sınırlara ulaştığında montaj cıvatalarını belirtilen torkla sıkın. İlave yanlış hizalamayı önlemek için cıvataların eşit şekilde sıkıldığından emin olun.
7. Hizalamayı Doğrulayın:Montaj cıvatalarını sıktıktan sonra ibreli göstergeleri kullanarak hizalamayı tekrar doğrulayın. Yanlış hizalama hala kabul edilebilir sınırların dışındaysa, hizalama doğru olana kadar ayarlama işlemini tekrarlayın.

Başarılı Mil Flanşı Hizalaması İçin İpuçları

Başarılı mil flanşı hizalaması elde etmenize yardımcı olacak bazı ipuçları:

• Üreticinin Talimatlarını izleyin:Şaft flanşını diğer bileşenle hizalamak için daima üreticinin talimatlarına ve tavsiyelerine uyun. Bu, hizalamanın doğru yapılmasını ve ekipmanın güvenli ve verimli çalışmasını sağlayacaktır.
• Doğru Araç ve Gereçleri Kullanın:İş için doğru alet ve ekipmanı kullanın. Bu, ölçümlerin doğru olmasını ve ayarlamaların doğru yapılmasını sağlayacaktır.
• Acele etmeyin:Şaft flanşını başka bir bileşenle hizalamak hassas ve zaman alıcı bir işlemdir. Hizalamanın doğru yapıldığından emin olmak için acele etmeyin ve sabırlı olun.
• Hizalamayı Düzenli Olarak Kontrol Edin:Kabul edilebilir sınırlar içinde kaldığından emin olmak için mil flanşının ve diğer bileşenin hizalamasını düzenli olarak kontrol edin. Bu, ekipmanın erken aşınmasını ve hasar görmesini önlemeye yardımcı olacaktır.
• Gerekirse Profesyonel Yardım Alın:Şaft flanşını başka bir bileşenle nasıl hizalayacağınızdan emin değilseniz veya hizalama işlemi sırasında herhangi bir zorlukla karşılaşırsanız profesyonel yardım isteyin. Nitelikli bir teknisyen veya mühendis size gerekli rehberlik ve desteği sağlayabilir.

Liman Makinalarında Şaft Flanşı Hizalamasının Önemi

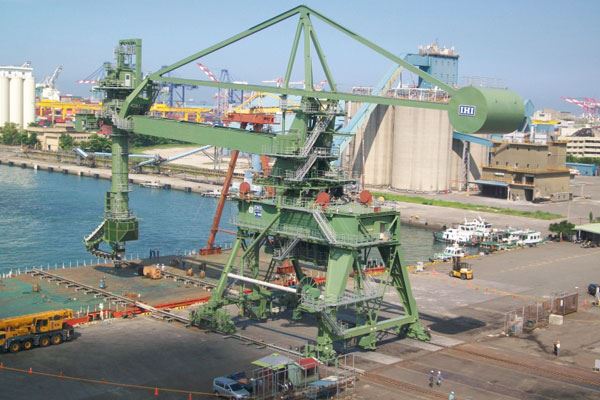

Liman makineleri alanında şaft flanş hizalaması son derece önemlidir. Liman makineleri gibiGömülü Kazıyıcı Tip Gemi Boşaltma YapısıVeZincir Kovalı Gemi Boşaltıcı Yapısı, zorlu koşullar altında çalışır ve ağır yüklere ve titreşimlere maruz kalır. Doğru şaft flanşı hizalaması, ekipmanın sorunsuz çalışmasını ve güvenilirliğini sağlamaya yardımcı olarak arıza süresini ve bakım maliyetlerini azaltır.

olarakMil FlanşıTedarikçi olarak, liman makinelerinin özel gereksinimlerini karşılamak üzere tasarlanmış ve üretilmiş yüksek kaliteli şaft flanşları sağlamanın önemini anlıyoruz. Şaft flanşlarımız yüksek kaliteli malzemelerden yapılmış olup, doğru hizalama ve uzun vadeli performans sağlamak üzere hassas bir şekilde tasarlanmıştır.

Çözüm

Şaft flanşını başka bir bileşenle hizalamak hassasiyet, sabır ve doğru alet ve ekipman gerektiren kritik bir süreçtir. Bu blog yazısında özetlenen adımları takip ederek ve verilen ipuçlarını uygulayarak hizalamanın doğru yapıldığından ve ekipmanın güvenli ve verimli bir şekilde çalıştığından emin olabilirsiniz.

Liman makineleriniz veya diğer endüstriyel uygulamalarınız için yüksek kaliteli şaft flanşlarına ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin. Lider bir şaft flanşı tedarikçisiyiz ve özel gereksinimlerinizi karşılamak için ihtiyaç duyduğunuz ürün ve hizmetleri size sağlayabiliriz. İhtiyaçlarınızı tartışalım ve hedeflerinize ulaşmak için birlikte nasıl çalışabileceğimizi keşfedelim.

Referanslar

• Makine El Kitabı, 31. Baskı
• Dönen Makinalar İçin Hizalama El Kitabı, İkinci Baskı
• Mil Hizalama En İyi Uygulamaları, Üçüncü Baskı
